    法兰式铸铁镶铜圆闸门的技术参数介绍

    2018-01-28 10:34:36  来源:
    一、用途
    法兰式铸铁镶铜圆闸门作为一种水位控制设备。主要用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用。本系列闸门采用独特的外平板设计,结构合理、受力均匀。法兰式与附壁式之区别在于有无法兰,法兰式直接与预埋官道上法兰用螺栓连接,省去了矫正环节;反之附壁式则需要矫正,铺平,稍有误差阀门则会密封不严,会有泄漏。所以在安装的时候要自然性安装,在拧螺栓的时候只要能固定阀门即可,无需使劲的拧。以防用力过度造成阀门变形及不必要的麻烦。
    二、结构特点和工作原理

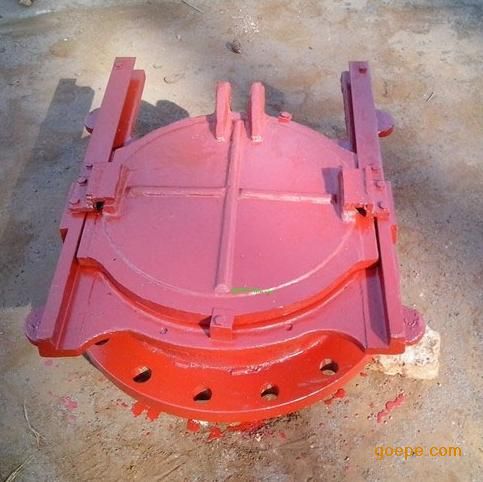

    1、法兰式铸铁镶铜闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由优质灰铸铁或球墨铸铁组制成,导轨左右对称布置且用不锈钢(碳钢)螺栓定位销与门框两侧端部连接(对中小口径的闸门,其导轨可与门框浇铸为一体),导轨长度一般为闸门全开启高度的1/2——1/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
    2、法兰式铸铁镶铜闸门通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经精密加工后配研,故密封性好,当密封止水性能下降时,可同过楔块装置的调整加以解决。
    3、采用预埋钢板或预埋螺栓式安装,调试、使用、维护方便,使用寿命长。
    4、使用性广泛。
    5、法兰式铸铁镶铜闸门与启闭机配套使用,闸门为工作部分,启闭机为闸门开启和关闭的执行部分,启闭机由人力、电动或气动、液压机构带动传动装置的齿轮、涡轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴做垂直升降运动,从而开启和关闭闸门,达到放水、关水及调节水位的目的。
