    铸铁闸门的操作规程

    2018-01-28 14:59:01  来源:
    一、适用范围:
    主要用于城市给水、排水、化工防洪、水利等水工构建物、出水口、作流道切换或截断水流之用。可广泛用于自来水厂、污水处理厂、城市雨污水泵站,水利防汛等行业。
    二、性能及结构
    1、闸门的设计、制造、安装、检验验收等符合DL/Y5019-94标准的规定。
    2、形式:洞口式闸门

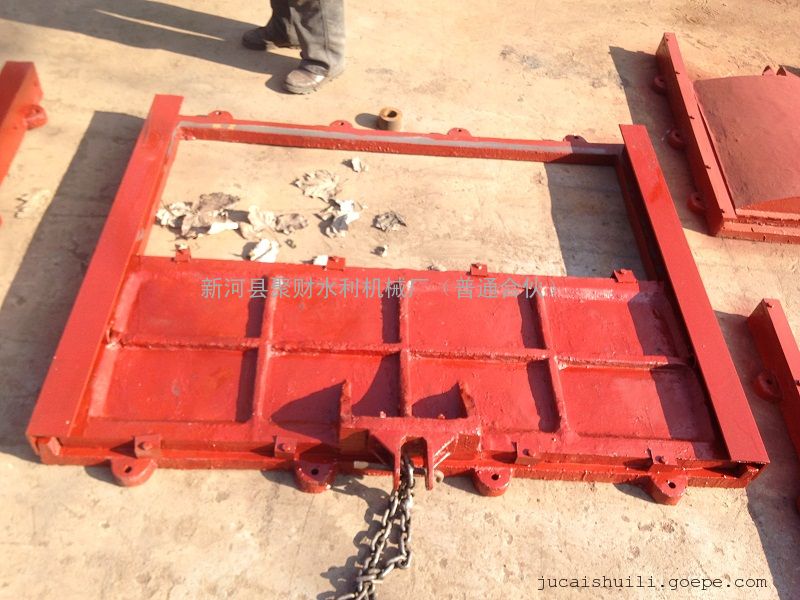

    3、结构:设备主要由手电两用启闭机、螺杆、门框、门体、止水橡胶、吊耳及销轴等部件组成。密封性能良好,久用磨损后可通过螺旋来更换密封装置保持正常工作。具有结构合理、密封性好、安装、调试、使用、维护方便、性能可靠等特点。闸门的门板、门框采用不锈钢,适用于污水腐蚀环境。
    4、工作场所:室外
    5、安装形式:洞口式
    三、安装及调试
    1、设备到现场后应对照送货单单独检验闸门是否完整,有无损坏。
    2、检查闸门安装位置及土建尺寸是否与图纸符合。
    3、安装时分四部分安装
    4、首先门框的安装:安装前,先与预埋钢板焊接固定,此时门框两侧须平行且应与底框及上部框架垂直,门框安装好后进行二次浇筑,二次浇筑一定要封实,不能有渗水现象,带混凝土养护后方可使用。门框安装时应保证导轨面在铅垂线上,其倾斜度不大于1/1000,。保证其平面度及对角线误差不超过标准规定。
    4.1、门框安装好后,同时清楚门框中杂物,以免影响门叶的安装。特别是密封面上下不得有其他杂物。
    4.2、门体安装应注意对角线误差。
    4.3、然后安装启闭机机座,安装时注意平面度。
    4.4、安装时应检测闸板与闸门框之间的密封圈间隙,闸门*大正向工作水头时,密封泄漏小于1.25L/min。
    5、启闭机的安装方法:启闭机固定其位置时,先将启闭机的螺杆孔与闸门轴心调整到一直线上,然后将丝杆插入闸门吊耳,再用穿销连接,使两者位于同一铅垂线上,再将启闭机上的连接钢板与机座用螺栓或焊接来固定。
    6、启闭机的丝杆与闸门连接后,检查各部位是否全部安装到位,方可使用启闭机。一般情况下,启动如不灵活,可微调连接板的位置,感觉轻松灵活后方可固定。
    7、驱动装置手电两用,灵敏可靠,手动时,在操作手轮时首先调节手柄板到手动位置,然后旋转手轮或直接作输出轴转动,从而实现闸门启闭动作,此时电路切断,不可进行电动操作;在电机驱动时,手轮不可旋转,所有结合面的密封处没有渗漏,并观察其手动装置及自动复位功能是否到位。
    8、指示式开度计和双向过力矩开关绝对可靠,开度指示仪的表盘刻度为百分比。其动作数值在实际使用中进行调整,闸门的启闭控度控制也应在调试时根据实际使用情况进行调整。
    9、手轮上标明开闭方向,手轮顺时旋转为关闭闸门,人工操作力不大于150KN。
    10、电动启闭装置的电机*大转矩应大于额定转矩的三倍,驱动电机的连续转动时间不得低于15分钟。
    11、闸门结构形式便于维修检查,能满足室外安装使用要求。
    12、电动闸门就地控制设备能将闸门的位置信号传送到PLC。
    13、闸门启闭速度应不大于0.5m/min。
    14、闸门的全开、全闭位置信号、过载报警信号送至控制系统。闸门的控制有自动和手动两种,由闸门控制箱面板上的模式转换开关来选择,模式转换开关的状态反馈给控制系统。
